面膜点数堆叠机的触摸屏操作说明书

发布时间:2021-06-11 14:18:27 浏览:13次 责任编辑:益豪科技

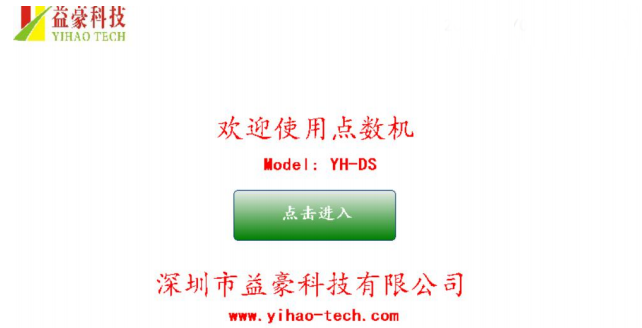

  一、打开总电源开关,触摸屏显示如下图(图一):

(图-一)

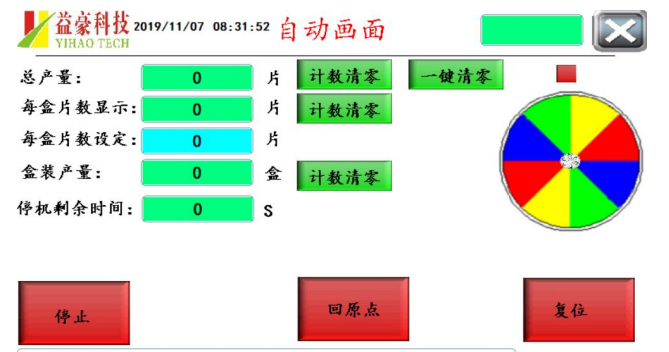

  二、点击进入按钮将进入自动画面(图二)。


(图-二)


  说明:

  触摸屏绿色数值框是做为显示值(不可修改),蓝色数值框是做为显示设定一体值(可修改)。

  【总产量】:记录每个膜布的数量。可以手动清零也可一键清零

  【每盒片数显示】:针对设定每盒的片数来进行计数。可以手动清零也可以一键清零

  【每盒片数设定】:每个盒子装入的片数进行设定。到达设定数量翻转一次设定值(1-99 片)

  【盒装产量】:以设定片数盒装产量计数累加 1 计数。可以手动清零也可以一键清零

  【停机剩余时间】:当进入参数页面设定开启时有效,X1 光纤没有感应袋子开始以设定值为准倒计时,也会 有相应的提示。切记注意安全!请不要把手放入进去,以免撞伤。

  【启动】:点击启动按钮设备运行,按钮颜色切换绿色。再次点击设备停止。

  【回原点】:停止的状态下可以回原点。以校正转盘

  【复位】:复位设备运行

  点击右上角会弹出目录,点击选择画面。(图三)


(图-三)

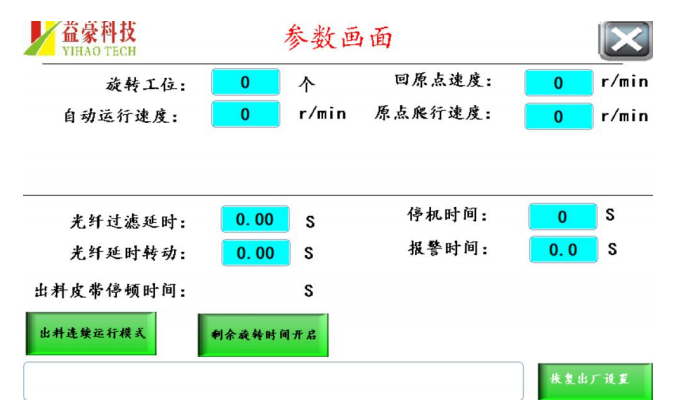

  四、参数画面一(图四)进入参数画面户名技术员 密码 8888

  (图-四)


  【旋转工位】:设定值 8 个每个等分就是 45 度一个工位,二个工位就是 90 度

  【自动运行速度】:自动运行速度 100-700r/min

  【回原点速度】:回原点运行速度 50-500r/min

  【回原点爬行速度】:回原点减速 10-50r/min

  【光纤过滤延时】:光纤屏蔽时间产生一个信号,目的防止透明袋子有信号误动作

  【光纤延时转动】:光纤感应到袋子时不会立马转动,需要设定延时转动

  【出料皮带停顿时间】:可关闭/打开 出料皮带连续运行模式/出料点动运行模式

  【停机时间】:对应自动画面的停机剩余时间。

  【报警时间】:光纤报警时间。

  【出料连续运行模式】:点动运行模式/连续运行模式切换

  【剩余旋转时间开启】:剩余旋转时间关闭/开启

  【恢复出厂设置】:长按按钮 2 秒所有参数恢复出厂

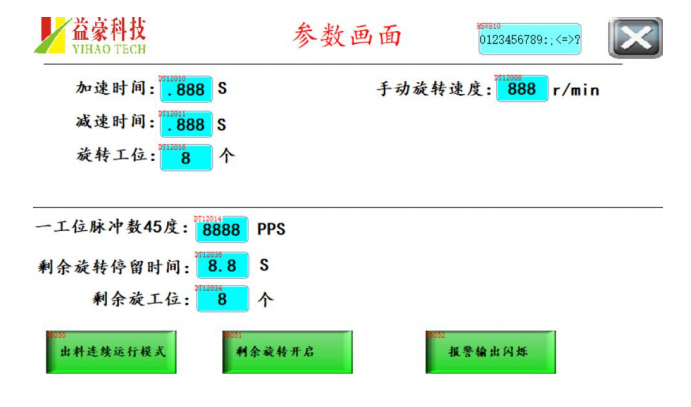

  五、隐藏画面(图五)

  长按参数画面2 秒自动弹出隐藏画面

(图-五)


  【加速时间】:电机的加速运行

  【减速时间】:电机的减速运行

  【手动旋转速度】:手动点动运行速度

  【一个工位脉冲数】:出厂时是 6250

  【剩余旋转停留时间】:剩余旋转开启后,剩余旋转工位每次旋转停留时间。

  【剩余旋转工位】:剩余旋转开启时有效,假如转一个工位是 45 度剩余旋转工位就是 3 个工

  位

  【出料线序运转模式】:

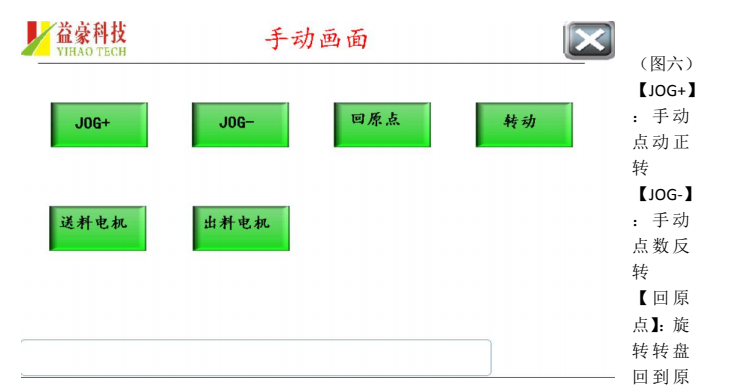

  六、手动画面(图六)

(图-六)

  【JOG+】:手动点动正转

  【JOG-】:手动点数反转

  【回原点】:旋转转盘回到原点位置

  【转动】:点动一次转动一个工位

  【送料电机】:送料电机手动启动

  【出料电机】:出料电机手动启动

  【转动】:点动一次转动一个工位

  【送料电机】:送料电机手动启动

  【出料电机】:出料电机手动启动
